PANGKALAHATANG-IDEYA

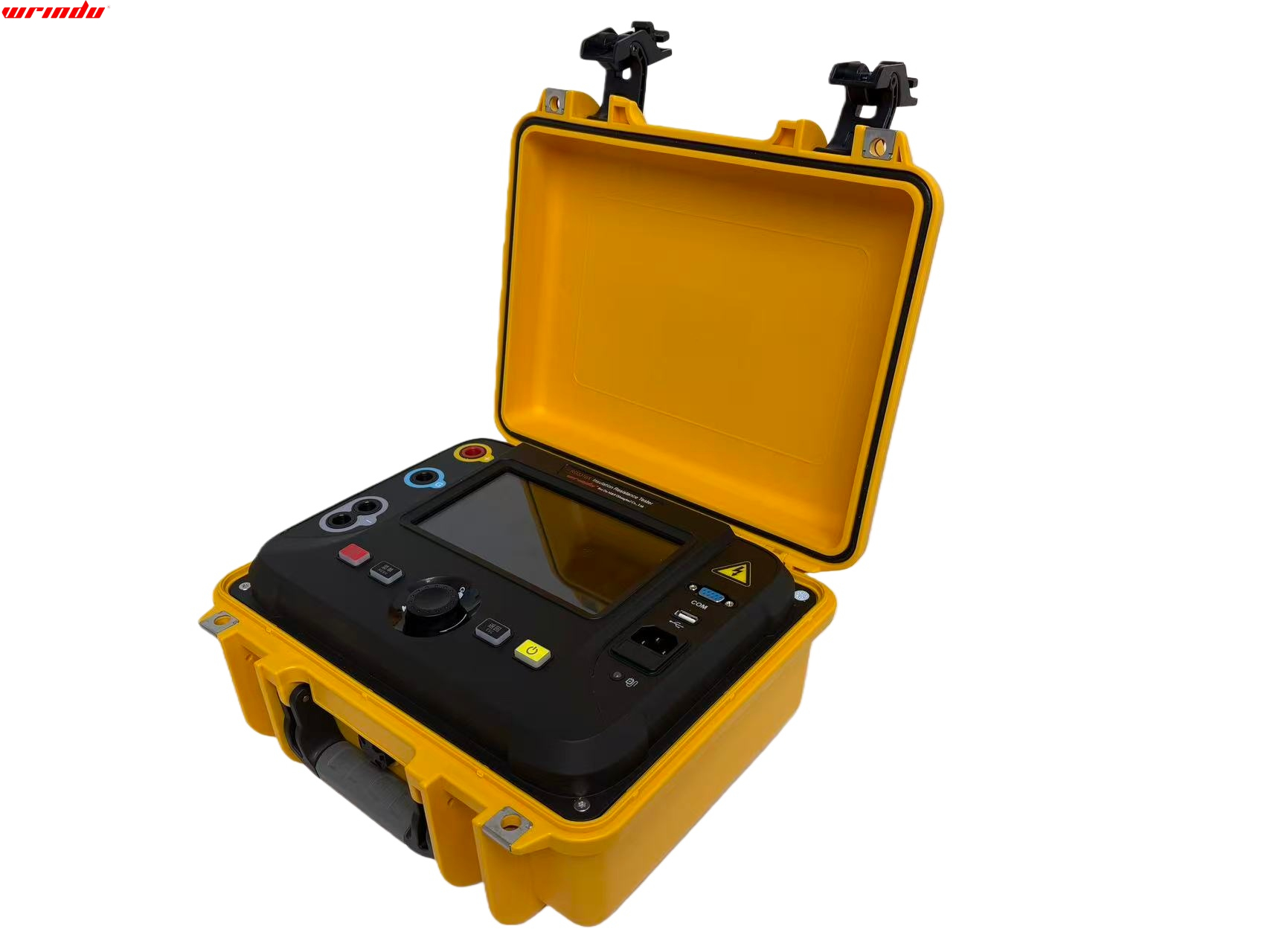

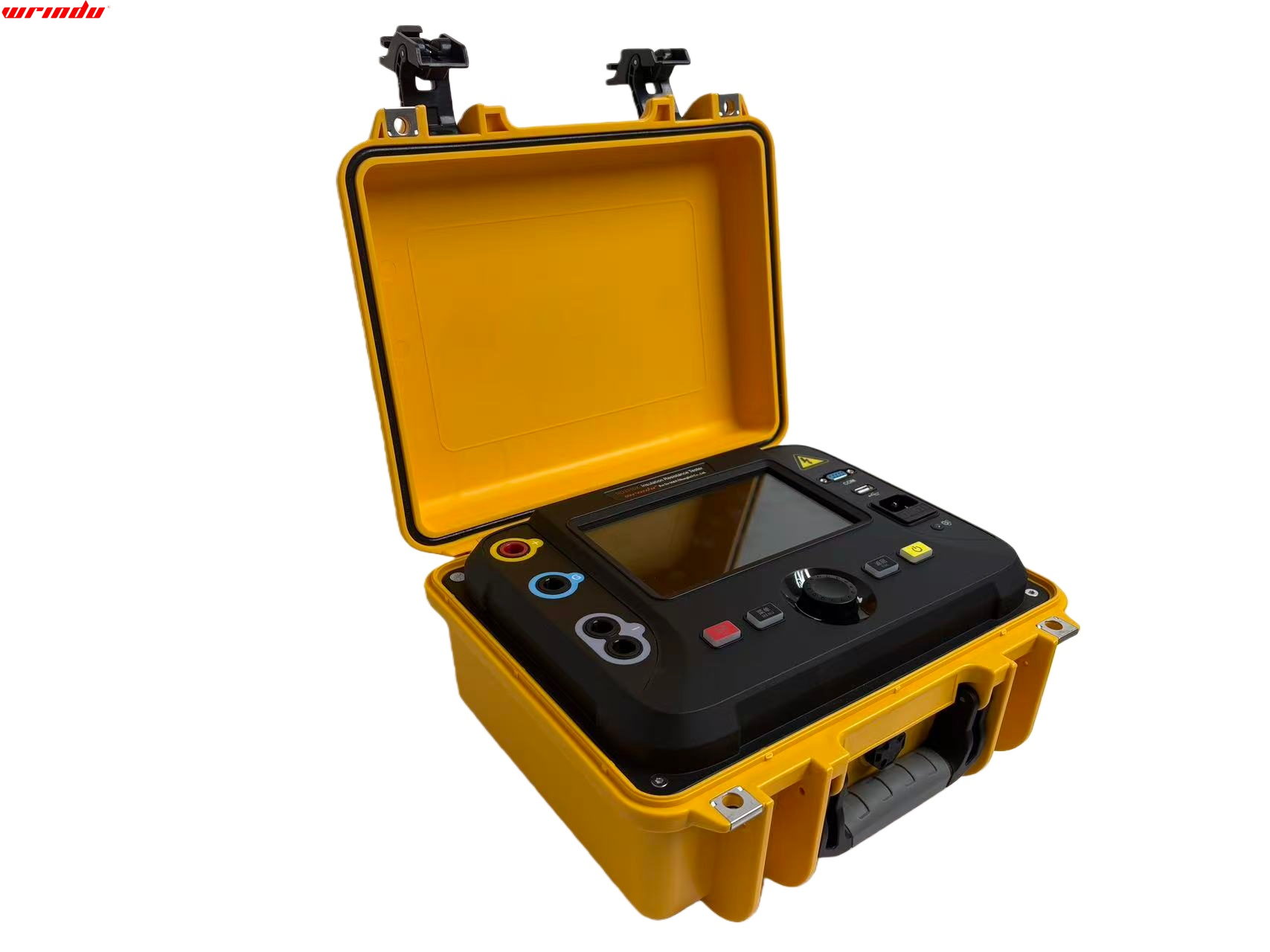

Ang RD3310X Insulation Resistance Tester ay isang maaasahan at ligtas na aparato na idinisenyo upang suriin ang kondisyon ng insulasyon ng mga kagamitang elektrikal. Sumusunod ito sa mga pamantayan ng IEC61010-1 at nag-aalok ng ganap na electrical isolation na may isolation voltage na hanggang 30kV, na tinitiyak ang mataas na kaligtasan ng operator.
Dahil sa maraming test function, sinusuportahan ng instrumento ang insulation resistance (IR), dielectric absorption ratio (DAR), polarization index (PI), dielectric discharge (DD), at step voltage (SV) measurements. Ito ay angkop para sa pagsubok ng mga transformer, cable, at high-voltage circuit breaker, na naghahatid ng tumpak at mahusay na pagtatasa ng insulasyon sa malawak na hanay ng mga aplikasyong elektrikal.
MGA TAMPOK NG PRODUKTO
1. Kaligtasan at Proteksyon: Gumagamit ng ganap na nakahiwalay na disenyo ng power supply, na may isolation voltage na 30kV; Nilagyan ng independent discharge circuit, na maaaring mabilis na mag-discharge ng test sample pagkatapos ng pagsubok; Nilagyan ng function na proteksyon laban sa pagkasira ng sample.

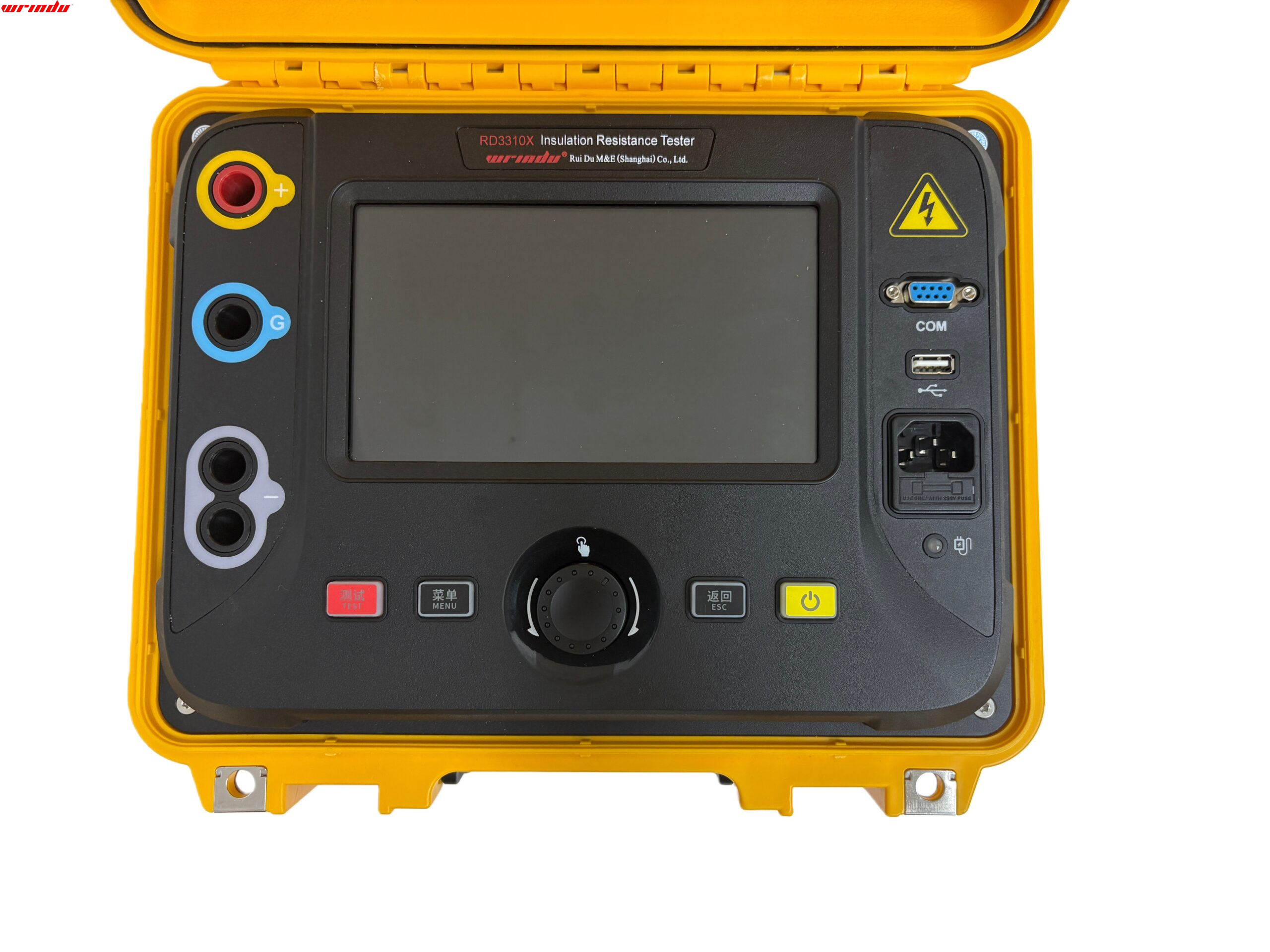

2. Display at Operasyon: Nilagyan ng industrial grade na 7-inch color LCD screen na may resolution na 1024×600, at nilagyan din ng explosion-proof glass capacitive touch screen; Sinusuportahan ang umiikot na operasyon ng mouse at button, na may mahusay na tactile feel at maginhawang operasyon.
3. Boltahe at Arus: Nagbibigay ng 7 nakapirming saklaw ng boltahe (100V, 250V, 500V, 1000V, 2500V, 5000V, 10000V). Ang custom na voltage mode ay maaaring patuloy na isaayos mula 50V ~ 10000V, na may minimum na hakbang na 10V. Ang maximum na output short-circuit current ay 6mA, at ang 1mA-6mA ay maaaring isaayos sa isang hakbang na 1mA. Ang maximum na tuluy-tuloy na output power ay 55W.
4. Tungkulin sa Pagsubok: Mayroon itong maraming testing mode kabilang ang IR, DAR, PI, DD, at SV; Sinusuportahan ang dalawang DAR computing mode: R60s/R30s o R60s/R15s; Nilagyan ng DC at AC voltmeter functions, kaya nitong awtomatikong tukuyin ang mga uri ng boltahe at sukatin ang dalas ng boltahe ng AC; Mayroon din itong function ng pagsukat ng haba ng kable. Nilagyan ng breakdown at burn test mode, kaya nitong patuloy na gumana sa breakdown at burn mode, na ginagawang madali ang paghahanap ng mga mahihinang insulation point.
5. Anti-interference at pagproseso ng data: May built-in na kontroladong hardware filter at software filter, na may malakas na anti-interference performance; May USB storage function, kayang mag-export ng data nang maramihan, at sumusuporta sa mga firmware upgrade; May RS232 (opsyonal na RS485) communication interface.
6. Baterya at ang pamamahala nito: 16.8V/4400mAh lithium na baterya, built-in na fast charger, na may buhay ng baterya na humigit-kumulang 5 oras sa ilalim ng load na 10kV at 100MΩ; Nilagyan ng mga function ng idle automatic shutdown at low battery automatic shutdown, maaaring itakda ang oras ng awtomatikong pag-shutdown.
MGA PARAMETER NA TEKNIKAL
| Bagay | paglalarawan |
| Saklaw ng resistensya sa pagkakabukod | 0 ~ 20.0TΩ |
| Resolusyon sa resistensya ng pagkakabukod | 0.01kΩ @0 ~ 9.99kΩ 0.1kΩ @10.0 ~ 99.9kΩ;
1kΩ @100 ~ 999kΩ 10kΩ @1.00 ~ 9.99MΩ; 100kΩ @10.0 ~ 99.9MΩ 1MΩ @100 ~ 999MΩ; 10MΩ @1.00 ~ 9.99GΩ 100MΩ @10.0 ~ 99.9GΩ; 1GΩ @100 ~ 999GΩ 10GΩ @1.00 ~ 9.99TΩ; 100GΩ @10.0 ~ 20.0TΩ |
| Halaga ng buong iskala ng resistensya (RFS) sa iba't ibang boltahe ng output na may iba't ibang rate | 200GΩ @100V; 500GΩ @250V; 1.00TΩ @500V; 2.00TΩ @1000V; 5.00TΩ @2500V; 10.0TΩ @5000V; 20.0TΩ @10000V |
| Katumpakan ng resistensya sa pagkakabukod sa iba't ibang boltahe ng output ng rate | ±5% @ R<1/10RFS; ±20% @ 1/10RFS≤R≤RFS |
| Boltahe ng output ng rate | 100V, 250V, 500V, 1000V, 2500V, 5000V, 10000V |
| Pasadyang pagtatakda ng boltahe ng output | 50~10000V, ang minimum na hakbang ay 10V, at kapag kinokontrol gamit ang umiikot na mouse, ang hakbang ay lumilipat sa pagitan ng 10V, 100V, 200V ayon sa bilis. |
| Katumpakan ng boltahe ng output | 0 10% ~% |
| Agos ng maikling circuit | Naaayos 1~ 6mA, hakbang 1mA. Katumpakan ± 5% |
| Patuloy na lakas ng output | 55W |
| Katumpakan ng pagsukat ng boltahe ng output | ±(2%±3dgt) |
| Pagsukat ng boltahe | Boltahe na tumutunog: AC/DC 10V ~ 660V; Katumpakan: ±(2%±3dgt)
Ang dalas ng boltahe ng AC ay umabot sa: 25 ~ 85Hz; Katumpakan: ±0.2Hz; Resolusyon: 0.1Hz |
| Pagsukat ng kapasidad | Saklaw: 10nF ~ 25μF (boltahe ng pagsubok ≥100V); Katumpakan: ±10% ± 5nF |
| Oras ng pagsubok para sa pasadyang setting | 10s ~ 99min na naaayos |
| Rate ng paglabas ng sample ng pagsubok ng kapasitor | Mula 10kV hanggang 50V, ≤0.47s/uF |
| Power supply ng | Suplay ng kuryenteng AC: 85-264Vrms, 50/60Hz, 65VA
Built-in na baterya: 16.8V/4400mAh na baterya ng lithium Built-in na charger: 16.8V/2.3A, maximum na limitasyon sa oras ng pag-charge na 5 oras Tagal ng baterya: 10kV@100M Ω load, humigit-kumulang 5 oras |
| Mga kondisyon ng pagpapatakbo | Temperatura -10 ~ 50℃; Relatibong halumigmig <90%, walang kondensasyon. |
| Port | RS232 (opsyonal na RS485), USB (Sinusuportahan ng U-disk ang mga format na FAT o FAT32) |
| Angkop na pamantayan sa kaligtasan | IEC61010-1 |
