接地抵抗測定法（電位降下法）は、接地ピットの抵抗を測定するための決定的な3点式電気試験です。外側のプローブに既知の電流を流し、中間のプローブで電圧降下を測定することで、接地システムが極端な故障電流を安全に放散できることを確認できます。これにより、危険な電気的故障発生時における作業員の安全確保と操業継続時間の確保が可能になります。

確認事項：巻線および接触抵抗試験ガイドへの接地の統合

接地抵抗電位降下法とは何ですか？

接地抵抗の電位降下法は、接地電極システムの正確な抵抗値を測定するために使用される、精密な3点電気試験法です。試験電極と遠隔電流プローブの間に交流電流を流し、中間電位プローブを用いて電圧降下を測定することで、オームの法則に基づき真の抵抗値を算出します。

高電圧電気機器の経験豊富なメーカーとして、当社は接地抵抗試験が単なる規制上のチェック項目ではなく、極めて重要な安全パラメータであることを認識しています。接地抵抗降下法（従来は3点法または3極試験と呼ばれていました）は、接地ピットや変電所全体の接地グリッドを評価するための、世界的なエンジニアリングのゴールドスタンダードとなっています。

工場内や現場で高電圧試験計を使用する際には、その根底にある物理法則を理解することが不可欠です。試験電極を通して大地に電流を流すと、電流は同心円状の土壌層を通して外側へと放射されます。電極に最も近い層は表面積が最も小さく、電気抵抗が最も高くなります。電極から離れるにつれて断面積は大きくなり、抵抗降下は安定します。電位降下法は、この正確な電気的遷移をマッピングすることで、接地グリッドの絶対抵抗を決定します。

屋外での3点式土壌検査はどのように設定すればよいですか？

屋外での3点接地試験では、対象電極を分離し、2本の補助プローブを土壌に直線状に打ち込む必要があります。外側の電流プローブ（C）は注入ループを提供し、中間の電位プローブ（P）は電圧を測定します。これらの端子間に校正済みの接地抵抗計を接続すると、正確な抵抗値が得られます。

このテストを現場で実施するには、抵抗ゾーンの重複を防ぐため、物理的な位置決めルールを厳守する必要があります。当社工場で長年にわたり高精度テストキットを製造してきた経験から、体系的かつ直線的な配置を推奨します。

1. 絶縁：試験対象の接地棒または接地ピットを、施設の構造接地リングから完全に切り離してください。接地棒を絶縁しないと、試験計が並列の接地経路を読み取り、実際よりも低い危険な値を示す可能性があります。

2. 電流プローブ（$C$）の設置場所：補助電流プローブを、試験対象の接地システムの深さまたは最大対角寸法の少なくとも8～10倍の距離（ $D_C$ ）で地面に打ち込みます。標準的な10フィートの接地棒の場合、電流プローブは少なくとも80～100フィート離れている必要があります。

3. 電位プローブ（$P$）の位置決め：補助電位杭を、接地穴と電流プローブを結ぶ直線上に配置します。このプローブを徐々に移動させて、明確な電圧領域を検出します。

端末指定	カラーコード	接続ポイント	テストにおける役割
元	グリーン	接地ピット／試験中の電極	電流を注入し、電位を参照します
P / Y	青	中間補助杭	局所的な土壌電圧降下を測定する
C / Z	レッド	外側補助杭	一次交流試験電流を注入する

土壌ピット試験において、62%ルールが重要な理由とは？

62%ルールは非常に重要です。なぜなら、測定された電位が、試験電極と電流プローブの重なり合う電界の影響を完全に排除した、真の接地抵抗を反映する正確な数学的ポイントを特定するからです。これにより、安全測定値の精度と数学的な妥当性が非常に高まります。

均一な土壌における理想的な半球状電流分布から数学的に導き出された真の接地抵抗は、中間電位プローブ（P）が接地電極から電流プローブ（C ）までの全距離の61.8%（慣例的に62%に丸められる）の位置に正確に配置されているときに発生します。

実際の現場診断では、この点を検証することが「誤った平面度」を避けるために不可欠です。当社の工場では、試運転エンジニアに3点検証法を使用するよう指導しています。以下の3つの異なる測定値を取得する必要があります。

• 読み取り1：電位プローブを全距離の52%の位置に配置します。

• 読み取り2：電位プローブを全距離の62%の位置に配置します。

• 読み取り3：電位プローブを全距離の72%の位置に配置します。

接地システムが適切に絶縁され、電流プローブが十分に離れた場所に設置されている場合、これら3つの値は水平な曲線を描き、ばらつきは最小限になります。測定値が数パーセント以上異なる場合は、電流プローブが接地グリッドの電気的影響範囲内にあります。電流プローブを引き抜き、さらに離れた場所に移動させて、3点測定を再度実行する必要があります。

接地システムのトラブルシューティング中に不正確さを引き起こす要因は何ですか？

接地システムのトラブルシューティングにおける不正確さは、主にプローブ間隔の不足、絶縁されていない構造物からの並列接地経路、高い補助杭接触抵抗、迷走接地電流、および不均質な土壌層によって引き起こされます。これらの要因は電圧曲線を歪め、誤った抵抗値計算につながります。

実際の電気システムのトラブルシューティングとは、複雑で予測不可能な現場環境に対処することを意味します。管理された実験室環境とは異なり、屋外環境には特有の工学的課題があります。

相互結合領域と重複領域

電流プローブを試験対象の接地棒に近づけすぎると、それぞれの電界が重なり合います。これにより、グラフ上の平坦な中性領域が消失し、抵抗値が安定することなく上昇し続けます。

高い補助杭抵抗

乾燥した、岩の多い、または砂質の表土は、補助試験杭との接触抵抗を過剰に高める可能性があります。このような場合、Wrindu社製などの高性能接地抵抗計では、「$XZ$」または高抵抗エラーランプが点灯します。これは、接地ループを流れる電流が不足しており、信頼できる電圧降下が得られていないことを示しています。

迷走電流と地絡ノイズ

変電所や重工業工場では、稼働中の機械から発生する継続的な地絡電流、過渡的なノイズ、電磁干渉などが頻繁に発生します。このような環境では、標準的な直流試験信号が容易に劣化する可能性があります。

工場エンジニアリングチームは、深刻な土壌問題や干渉問題にどのように対処しているのか？

工場のエンジニアリングチームは、高度な周波数選択式交流試験計を使用することで、土壌や干渉による課題を軽減しています。また、導電性ゲルや水を塗布して補助杭の高抵抗を低減し、物理的なスペースが限られて長距離プローブの設置が困難な場合は、傾斜法または交差曲線法を採用しています。

過酷な現場環境に直面した際、高電圧技術者は、先進的な機器サプライヤーが開発した実用的な現場対応策や特殊な計測機器機能に頼る。

• 土壌抵抗の克服：補助電流または電位の杭の周囲の土壌が乾燥しているか岩が多い場合は、杭をより深く打ち込むか、複数の杭を並列に配置するか、杭のすぐ周囲の土壌を水または導電性の硫酸銅溶液で飽和させてください。

• 電気ノイズの除去：迷走電流を回避するため、最新の産業用計測機器は標準的な直流信号や商用周波数（50 Hz / 60 Hz）信号を使用しません。代わりに、特定の周波数（128 Hzや可変多周波数スイープなど）の非常にクリーンな交流電流を注入します。内部のデジタル信号処理により周囲のノイズがすべて除去され、正確な計算に必要なテスト周波数のみが分離されます。

• スペースの制約への対応：密集した都市部や混雑した工場敷地内では、400フィートのテストリードを直線で敷設することはしばしば不可能です。このような場合、エンジニアは傾斜法を適用します。20 %、40%、60%の距離で測定値を取得し、それらの数値を特定の設計表に入力することで、技術者は長く平坦な電圧曲線を必要とせずに、真の接地抵抗を数学的に計算できます。

中国メーカーは、卸売用地盤試験機のOEM生産において、どのような点で優れているのか？

中国のメーカーは、高度なデジタル信号処理、堅牢な産業用筐体、そして国際規格への厳格な準拠をコスト効率の高い設計に統合することで、卸売用接地試験機のOEM生産において卓越した実績を誇っています。これにより、卸売業者は、過酷な国際的な現場環境向けに最適化された、高精度で工場校正済みの試験装置を提供することが可能になります。

中国の高電圧試験装置製造エコシステムは、基本的な組立ラインからハイテク研究開発の中心地へと進化を遂げました。今日、中国を代表するメーカーは、単に低価格な代替品を提供するだけでなく、世界規模で競争力のある高品質な診断ツールを開発・製造しています。

表面実装技術（SMT）回路基板の印刷から、堅牢なIP67防水外装ケースの成形まで、サプライチェーン全体をエンドツーエンドで管理することで、中国の工場は幅広いカスタムOEMおよび卸売構成を提供しています。国際的なB2Bバイヤーは、カスタムファームウェア言語、カスタマイズされたテストリードの長さ、カスタム計測器レイアウトをリクエストできます。この柔軟性により、グローバルサプライヤーは、工場直販価格と大量生産効率のメリットを享受しながら、地域の電力規格に適応できます。

貴社の高電圧機器は、国際的な安全基準および精度基準を満たしていますか？

はい、中国の大手工場で製造された高品質の接地抵抗試験器は、IEC 61557-5、CEマーキング、ISO 9001品質マネジメント基準など、厳格な国際規格を満たしています。これにより、すべての高電圧試験器が安全で正確、かつ世界的に準拠した測定を提供することが保証されます。

世界の電力事業者、高電圧機器メーカー、そして第三者認証機関にとって、国際規格への準拠は必須です。信頼できる工場は、厳しい産業環境下でも機器が安定した性能を発揮することを証明しなければなりません。

高精度接地抵抗計は、接地抵抗測定機器の性能および安全要件を規定するIEC 61557-5規格に準拠する必要があります。さらに、 CE認証を取得することで、機器が欧州の健康、安全、環境保護に関するすべての法令を満たしていることが保証されます。Wrinduの先進的な製造施設には、高精度な自動校正ステーションが備えられています。すべての機器は、過酷な産業環境における性能を保証するため、厳格な高電圧絶縁試験、熱ストレスサイクル試験、および振動試験を受けています。

工業プラントはいつ定期的な土壌検査を実施すべきか？

工業プラントでは、初期稼働時、年次予防保全サイクル時、および主要なシステム変更後や落雷後に、定期的な接地試験を実施する必要があります。試験は、最悪の接地抵抗値を把握するため、理想的には最も乾燥した時期に実施すべきです。

接地システムは、土壌腐食、湿度変動、故障エネルギー散逸による機械的ストレスなどにより、時間の経過とともに劣化します。故障時に保護リレーが正しく作動するように、予防保守スケジュールを策定してください。

• 試運転と引き渡し：新しい変電所や産業施設が稼働を開始する前に、接地抵抗電位降下法による完全な試験を実施してください。これにより、今後の試験の基準値が確立されます。

• 年間メンテナンス点検：重要な接地ピットはすべて、少なくとも年に一度は点検してください。点検は、年間で最も乾燥した時期に実施するのが最適です。土壌水分は導電率を著しく上昇させるため、乾燥期に点検することで、最悪の環境条件下でも接地グリッドが安全に機能することを確認できます。

• 故障後の点検：施設で大規模な落雷や深刻な高電圧地絡事故が発生した場合、極度の熱によって地下の送電網接続部が損傷する可能性があります。これらの事象が発生した直後に診断テストを実施し、送電網の健全性を確認してください。

Wrinduの専門家の見解

「当社が長年にわたり高電圧診断機器の製造管理に携わってきた中で、接地抵抗降下法における現場試験のエラーの70%以上は、補助プローブの配置不良と適切な絶縁の欠如に起因していることが分かっています。多くの現場技術者は、62%ルールを用いて曲線の平坦部を確認することなく、単にメーターの値を読み取っています。電気ノイズの多い産業環境では、標準的なテスターに​​頼ると誤ったデータが得られます。」

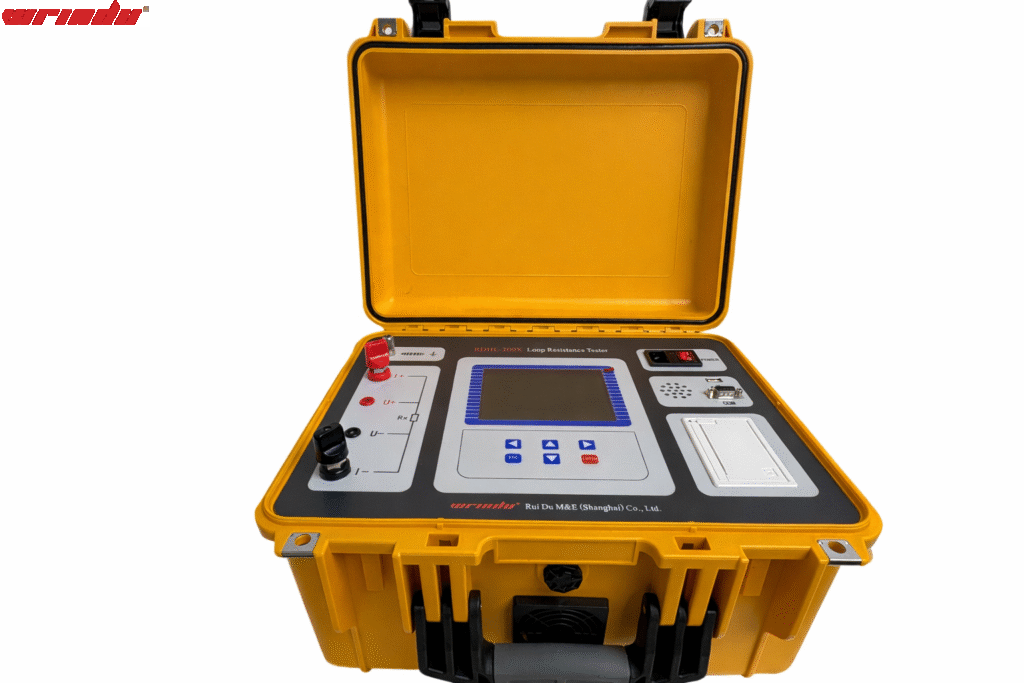

Wrinduでは、この課題にエンジニアリングレベルで直接取り組んでいます。当社の産業用接地抵抗計は、多周波デジタルフィルタリングと高出力注入ループを採用しています。これにより、調達担当者や重工業企業は、密集した岩盤地帯や電気的ノイズの多い環境でも、正確で安定した測定値を得ることができます。中国でOEMまたは卸売製造パートナーを選ぶ際には、研究開発に多額の投資を行い、IECおよびCE認証を取得している工場を優先的に検討してください。そうすることで、現場チームは信頼性の高い計測機器によって保護されます。

重要なポイントのまとめ

• ゴールドスタンダード： 3点電位降下法は、接地ピットが故障電流を安全に処理できるかどうかを検証する最も正確な方法であり続けている。

• 62%ルールは必須です。テスト杭が重なり合う電界の外側に配置されていることを確認するために、常に52%、62%、72%の測定値を確認してください。

• テスト前に隔離する：誤った並列経路の記録を避けるため、必ず対象の接地棒をネットワークの他の部分から切り離してください。

• 認定エキスパートと提携：グローバルなB2B調達には、Wrinduのような認証済みの中国メーカーから試験機器を調達しましょう。これにより、認証済みの高精度機器、カスタムOEMサポート、卸売価格での入手が保証されます。

よくある質問（FAQ）

1. 3極接地試験と4極接地試験の違いは何ですか？

3極テストでは、1つのテスト接続と2つの補助杭を使用して接地抵抗を測定します。4極テストでは、テスト電極のすぐそばに電位検出線を追加します。この追加線により、テストリード自体の抵抗が最終測定値から除​​外されます。これは、非常に低い抵抗値（1Ω未満）を測定する場合に非常に重要です。

2. 大規模な変電所の接地グリッドに電位降下法を適用できますか？

はい、しかし、それにはかなり長いリード線が必要になります。変電所の送電網は広い面積をカバーしているため、その電気的影響範囲は広範囲に及びます。この影響範囲を越え、真の平坦な抵抗曲線を得るには、外部電流プローブを数千フィート離れた場所に設置する必要があります。

3. 接地抵抗の測定値が高すぎる場合はどうすればよいですか？

テストの結果、抵抗値が地域の電力会社または米国電気工事規程（NEC）の制限値（通常25Ω以上）を超える場合は、接地システムを改善する必要があります。接地棒をより導電性の高い地下水層まで深く打ち込む、接地棒を並列に追加設置する、または周囲の土壌を特殊な地盤改良材で処理するなどの対策が考えられます。

4. なぜテストメーターは直流信号ではなく交流信号を使用するのですか？

交流（AC）を使用することで、土壌中の化学的分極を防ぎ、直流（DC）測定値の歪みを回避できます。さらに、特定の非標準交流周波数を選択することで、一般的な50Hz/60Hzの電力系統ノイズや迷走地絡電流を除去できます。
