Prueba de SF6
como fabricante de Instrumentos de prueba de SF6, Rui Du Nos centramos en el diseño y la producción de equipos eléctricos de alta precisión. Con una larga trayectoria exportadora, hemos suministrado equipos de alta calidad a más de 50 países. No solo contamos con productos de marca propia, sino que también podemos personalizar la producción según sus necesidades específicas. Puede obtener más información sobre los productos a continuación. Si tiene alguna necesidad especial, no dude en contactarnos y le brindaremos un servicio profesional de preventa y posventa.
¿Qué es el instrumento de prueba SF6?
En los sistemas eléctricos, las pruebas de gas SF6 son fundamentales para garantizar la seguridad de los operadores y proteger los equipos contra daños. Al tomar una muestra de gas SF6 del equipo, es posible verificar que el estado del gas y del equipo se encuentre dentro de los límites aceptables. Las pruebas comunes de gas SF6 incluyen pruebas de contenido de humedad, pruebas de pureza y pruebas de productos de descomposición. Un contenido excesivo de humedad puede provocar corrosión en los equipos eléctricos, y los analizadores de SF6 pueden medir el contenido de humedad en muestras de gas. La pureza del gas tiene un impacto significativo en el rendimiento del arco, la resistencia del aislamiento y la vida útil de los equipos eléctricos. Entre las técnicas utilizadas en los sistemas eléctricos para detectar fallas internas en equipos eléctricos de SF6, la prueba de productos de descomposición del gas SF6 es un método viable y eficaz.
¿Cuáles son las ventajas del instrumento de prueba SF6?
Rendimiento confiable del sensor
Todos los sensores adoptan sensores importados de alta calidad con un rendimiento confiable y un diseño de larga duración, lo que garantiza la precisión y reproducibilidad de los resultados de la medición.
Funciones de prueba enriquecidas
Abarca la localización de fallas, pruebas de rutina, purificación de gases, monitoreo de filtros, verificación de fallas de contacto de alto voltaje y pruebas de pureza de SF6.
Diseño humanizado
Pantalla táctil LCD a color, apariencia humanizada, fácil de operar.
Buena estabilidad a largo plazo
Medición precisa y confiable dentro de todo el rango del instrumento, buena estabilidad a largo plazo y repetibilidad.
Tipos de instrumentos de prueba de SF6
Comprobador de pureza del gas SF6
El analizador de pureza de gas SF6 es una herramienta portátil ideal para detectar fugas de gas SF6 en centrales eléctricas y subestaciones. No solo es adecuado para el monitoreo rutinario de la pureza del gas SF6 en plantas eléctricas, sino que también desempeña un papel importante durante el proceso de reemplazo de gas al arrancar o apagar generadores. Además, el analizador es altamente efectivo para la medición precisa de la pureza de gases específicos en industrias como la metalúrgica, la de fibras químicas y la petroquímica. El uso del comprobador de pureza de gas SF6 es crucial para garantizar la calidad del gas SF6 y el funcionamiento seguro de los equipos. Nuestro comprobador es fácil de usar y capaz de medir con precisión la pureza del gas SF6, garantizando así la precisión y confiabilidad del flujo de gas.
Microprobador de agua SF6
En aplicaciones de alta tensión, el gas SF6 es vital como medio aislante. Sin embargo, bajo la acción sostenida de arcos eléctricos y coronas, el SF6 puede reaccionar con vapor de agua y producir ácido fluorhídrico corrosivo y fluoruros tóxicos, que representan una grave amenaza para los equipos y podrían provocar explosiones, poniendo en peligro la seguridad del personal. Además, un contenido excesivo de microagua en el gas SF6 dentro del equipo puede provocar la condensación de agua en su superficie, reduciendo sus propiedades aislantes y afectando la estabilidad de la fuente de alimentación. Para solucionar este problema, hemos desarrollado un comprobador inteligente de microagua SF6 que emplea sensores de humedad importados de alta precisión y tecnología avanzada de control de circuitos digitales, lo que garantiza resultados de medición precisos y la fiabilidad del instrumento.
Detector de fugas de gas SF6
El detector cuantitativo de fugas de SF6 es una herramienta de prueba esencial, diseñada específicamente para equipos de SF6 de alta tensión. Se utiliza principalmente para la medición cuantitativa precisa de fugas de gas y la rápida identificación de puntos de fuga en el equipo. En la fabricación de equipos eléctricos, este detector de fugas se ha convertido en el dispositivo de seguridad estándar para detectar fugas de gases tóxicos, mientras que en las centrales eléctricas es fundamental para garantizar el funcionamiento normal de los interruptores de potencia. El gas SF6, como medio aislante incoloro e inodoro, es fundamental en entornos de alta tensión. Por lo tanto, el detector de fugas de gas SF6 desempeña un papel crucial para garantizar la ausencia de fugas en equipos de alta tensión, mantener la seguridad de la producción y proteger la salud del personal, lo que hace que su contribución sea realmente significativa.
Probador de productos de descomposición de SF6
El comprobador de productos de descomposición de SF6 detecta rápida y fácilmente los productos de descomposición del gas SF6 a diferentes temperaturas y presiones, lo que ayuda a los inspectores a identificar rápidamente fallas tempranas en los equipos. Al monitorear simultáneamente los productos de descomposición clave, SO₂ y H₂S, el comprobador de productos de descomposición de SF6 puede detectar y diagnosticar rápidamente fallas tempranas en los equipos in situ, garantizando así la operación segura de equipos eléctricos de SF6 en industrias como la eléctrica, ferroviaria, metalúrgica y petroquímica. El comprobador es adecuado para diversas aplicaciones, como la localización de fallas, las inspecciones de rutina y el monitoreo de descargas parciales, y desempeña un papel fundamental en la detección de fallas de aislamiento sólido interno en equipos eléctricos de SF6, como interruptores automáticos, transformadores, GIS y aisladores. El uso de este instrumento es fundamental para garantizar la integridad de los equipos y prevenir posibles amenazas a la seguridad.
Dispositivo de carga de vacío de SF6
El dispositivo de evacuación, purificación y carga de gas SF6 es un equipo de uso común que elimina eficientemente las impurezas y la humedad del gas SF6, mejorando así su pureza y nivel de presión para garantizar el funcionamiento estable y seguro del sistema eléctrico. El dispositivo consta de componentes como una bomba de vacío, una bomba de circulación, un secador y un filtro, y mediante una serie de pasos operativos, logra la evacuación, purificación y carga del gas SF6, mejorando significativamente su calidad. Este dispositivo es aplicable para el mantenimiento y la limpieza de diversos equipos de instalaciones eléctricas de alta tensión, desempeñando un papel fundamental.
Unidad de recuperación y purificación de gas SF6
El sistema de recuperación, purificación y carga de gas SF6 está diseñado específicamente para la fabricación, aplicación, operación, mantenimiento e investigación de equipos eléctricos con aislamiento de SF6. El sistema es compatible con aparatos eléctricos con aislamiento de SF6 y aparatos eléctricos combinados GIS de diversos niveles de voltaje, y es capaz no solo de cargar gas SF6 en estos dispositivos, sino también de recuperarlo del equipo durante su uso o prueba, para posteriormente purificarlo y comprimirlo eficientemente. Dado el alto costo del gas SF6 y su potencial para producir productos de descomposición nocivos en condiciones de arcos eléctricos, chispas y descargas de corona, garantizar su recuperación y utilización es crucial. Por lo tanto, el sistema de recuperación, purificación y carga de gas SF6 se ha convertido en una herramienta profesional indispensable para la gestión de gases durante la producción y el mantenimiento de equipos eléctricos con aislamiento de SF6.
Aplicación del instrumento de prueba de SF6
Industria de la Energía
En los sistemas de transmisión y distribución, el gas SF6 se utiliza ampliamente como aislante y extintor de arcos eléctricos. El comprobador portátil de gas SF6 permite medir y analizar con precisión el gas SF6 para garantizar el funcionamiento seguro de los equipos eléctricos.
Manufactura Industrial
Muchos procesos industriales utilizan gas SF6, como la producción y fundición de semiconductores. El comprobador portátil integral de SF6 permite detectar la concentración de gas SF6 en el entorno de producción, garantizando así la salud y la seguridad de los trabajadores.
Industria minera y química
En los sectores minero y químico, el gas SF6 se utiliza como refrigerante y aislante. El comprobador portátil de SF6 permite monitorizar en tiempo real las concentraciones de gas SF6 en el lugar de trabajo, previniendo así posibles riesgos de seguridad.
Protección del medio ambiente
El gas SF6 es un potente gas de efecto invernadero con un impacto negativo en el calentamiento global. El comprobador portátil integral de SF6 ayuda a los departamentos ambientales a monitorear y controlar las emisiones de gas SF6, reduciendo así su impacto ambiental.
¿Cómo mantener el instrumento de prueba SF6?
Condiciones ambientales
No trabaje solo o en entornos con gases explosivos, vapor o mucho polvo.
Verificación de voltaje
Antes de realizar la prueba, asegúrese de que el voltaje que muestra el comprobador no sea superior a 36 V.
Apagado del producto bajo prueba
Confirme que el dispositivo probado esté apagado. Este instrumento no está permitido para probar dispositivos en tensión.
Determinación del rango de voltaje
Confirme que la tensión soportada del dispositivo probado esté dentro del rango de tensión de salida del equipo de prueba seleccionado.

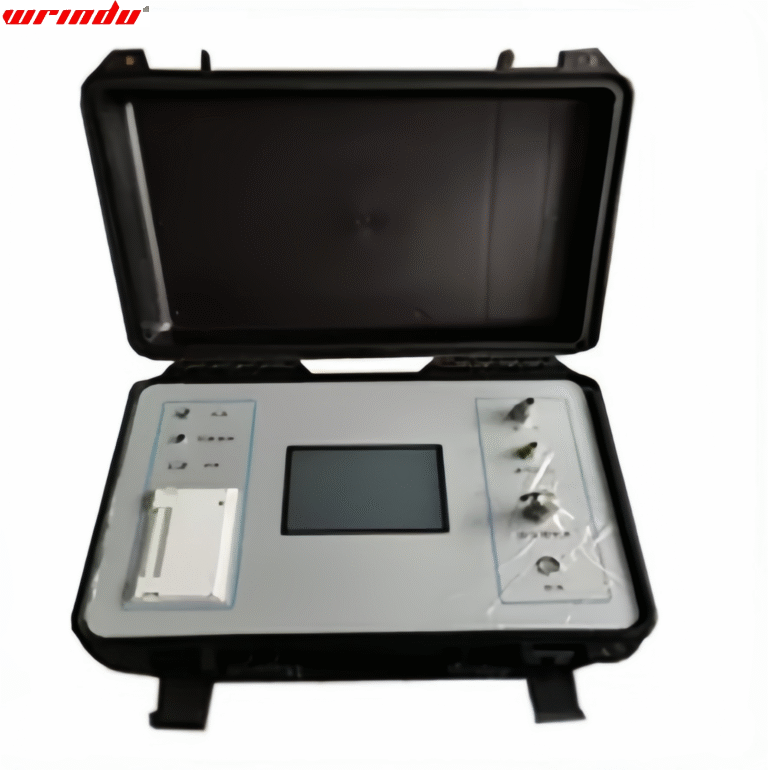

Componentes del instrumento de prueba de SF6
Estuche exterior
interfaz de la carga
interfaz USB
Pantalla táctil colorida
Botón de selección de función
Interruptor de selección del rango de medición
En comparación con el instrumento de prueba SF6 tradicional, nuestro producto
01/ Sensores de alta precisión
Utiliza sensores importados de alto rendimiento, incluidos sensores de humedad, pureza, SO2, H2S, CO y otros, así como sensores de flujo másico y sensores de temperatura, para garantizar la autenticidad y confiabilidad de los datos de muestreo y la rápida velocidad de cálculo.
02/ Integración multifuncional
El dispositivo integra múltiples funciones como medición en tiempo real, visualización de curvas, administración de energía, sistema de tiempo, sistema de archivos, consulta de datos, impresión de datos, etc., combinadas con una interfaz de operación fácil de usar, lo que lo hace más cómodo de usar y más funcional.
03/ Alta sensibilidad y estabilidad
El producto tiene alta sensibilidad y buena estabilidad, puede resistir eficazmente la contaminación y las interferencias y garantiza un funcionamiento estable en diversos entornos.
04/ Diseño ligero, pantalla intuitiva
El comprobador es pequeño, elegante y fácil de transportar. Cuenta con una gran pantalla LCD a color y una intuitiva función de visualización de curvas, lo que facilita la lectura y el análisis rápido de datos.
Preguntas Frecuentes
P: ¿Cómo se prueba la pureza del gas SF6?
R: Normalmente se emplean tres procedimientos estándar para evaluar la pureza del gas SF6: utilizar un analizador portátil para realizar pruebas in situ, realizar pruebas de laboratorio e implementar un monitoreo continuo en línea. La selección del método de prueba depende de las especificaciones del fabricante, las normas regulatorias o del sector, y otros criterios relevantes.
P: ¿Cuál es la calidad del gas SF6?
R: El gas SF6 se caracteriza por ser un excelente aislante eléctrico y poseer una capacidad superior de supresión de arcos eléctricos. Estas características lo hacen ideal para su uso en cuadros eléctricos con aislamiento de gas, equipos de energía eléctrica como barras colectoras y aplicaciones de cuadros eléctricos de media y alta tensión, así como en líneas de transmisión con aislamiento de gas (GIL).
P: ¿Qué es la prueba del punto de rocío para SF6?
R: La prueba de punto de rocío para SF6 mide la temperatura a la que el vapor de agua del gas comienza a transformarse en agua líquida o hielo. Esto es crucial en equipos llenos de SF6, donde el punto de rocío estándar suele estar entre -60 °C y -5 °C. La prueba se realiza generalmente a presiones de operación de entre 100 y 755 kPa absolutos.
P: ¿Cuál es el límite de humedad para el SF6?
R: El contenido de humedad del gas SF6 está regulado por diversas normas. Según la norma IEC 376, el nivel máximo de humedad permitido para el llenado de gas nuevo en equipos con aislamiento de gas (EIG) se establece en 120 partes por millón por volumen (ppmv) con un punto de rocío de -40 °C. En cambio, la norma estadounidense ASTM D2472-92 establece un límite más estricto de 71 ppmv con un punto de rocío de -45 °C. Generalmente, el gas SF6 puro tiene un contenido de humedad mínimo. La mayoría de los productores de gas SF6 se adhieren a un límite de humedad de -60 °C con un punto de rocío.
P: ¿Cuál es la diferencia entre densidad y presión en SF6?
R: La diferencia clave entre las mediciones de densidad y presión del SF6 reside en su funcionalidad. Los relés de densidad para SF6 cuentan con contactos de seguridad para alarmas y paradas, algo que los manómetros no suelen tener. La densidad refleja la masa por unidad de volumen del SF6, mientras que la presión indica la fuerza que el gas ejerce sobre su recipiente.
P: ¿Cómo comprobar una fuga de gas SF6?
R: Para identificar fugas de gas SF6, se puede utilizar una técnica similar a la que se utiliza para detectar fugas en neumáticos de coche. Mezcle una solución de agua con una pequeña cantidad de jabón lavavajillas líquido y viértala en una botella con pulverizador. Rocíe la mezcla sobre posibles puntos de fuga, como juntas, conductos o cualquier superficie sospechosa. Si hay una fuga, verá burbujas saliendo de la zona.
P: ¿Cuál es el principio del detector de fugas de SF6?
R: El principio de funcionamiento de un detector de fugas de SF6 se basa en el método de ionización de alto voltaje. Esta herramienta de rastreo está diseñada para operarse con una sola mano, lo que facilita la localización de pequeñas fugas de gas SF6. Los datos de detección se visualizan mediante una pantalla LED, y una función de alerta sonora notifica al operador sobre cualquier fuga de SF6 detectada.
P: ¿Qué sucede cuando hay una fuga de gas SF6?
R: Cuando se produce un escape de gas SF6, puede causar ciertos problemas debido a sus propiedades físicas. Si bien tiene aplicaciones en imágenes médicas, el SF6 es más denso que el aire y puede acumularse en espacios con menor altitud, lo que podría reducir la concentración de oxígeno en dichas áreas. Este desplazamiento de oxígeno puede suponer un riesgo para quienes trabajan en entornos confinados o deprimidos, como zanjas, donde la inhalación de cantidades significativas de SF6 podría causar dificultades respiratorias.
P: ¿Cuál es la prueba de pureza del gas SF6?
R: El proceso para comprobar la pureza del gas SF6 implica cuantificar su concentración en una muestra, que suele expresarse como porcentaje de SF6 por volumen. Los instrumentos avanzados de análisis de gases permiten no solo determinar la pureza, sino también evaluar factores como la humedad y los puntos de rocío/escarcha. La medición de la pureza del SF6 suele basarse en métodos basados en la conductividad o la velocidad del sonido a través del gas.
P: ¿Cuáles son los subproductos de la descomposición del SF6?
R: La descomposición del SF6 da como resultado la formación de gases como SF4, SiF4, SO2F2, SO2 y HF, que pueden causar irritación grave del sistema respiratorio y las membranas mucosas, como se documenta en el Banco de Datos de Sustancias Peligrosas.
P: ¿Qué es una unidad de recuperación de gas?
R: Una unidad de recuperación de gas es un aparato diseñado para recuperar y reciclar los gases venteados, como los de los procesos de quema, y reintegrarlos al flujo de producción como fuente de energía. Esta tecnología minimiza la quema y reduce las emisiones atmosféricas, lo que ofrece ahorros de costos a largo plazo.
P: ¿Cómo comprobar la calidad del gas SF6?
R: Para evaluar la calidad del gas SF6, utilice un analizador especializado para comprobar su pureza y la presencia de impurezas típicas, como humedad y subproductos de descomposición. Asegúrese de obtener resultados precisos siguiendo las directrices del fabricante del equipo para los procedimientos de muestreo y análisis.
P: ¿Cuál es la tasa de fuga de SF6?
R: La tasa de fugas aceptable de SF6 se mantiene típicamente en un 0.5 % o menos al año. Los sistemas de detección avanzados, como el modelo 3731, pueden monitorear grandes salas de distribución con alta sensibilidad, detectando fugas de hasta 6 ppb de SF6 en el aire y garantizando el cumplimiento de las normas de la industria.
